闡述淋雨試驗裝置等級區分以及它的滿足技術標準

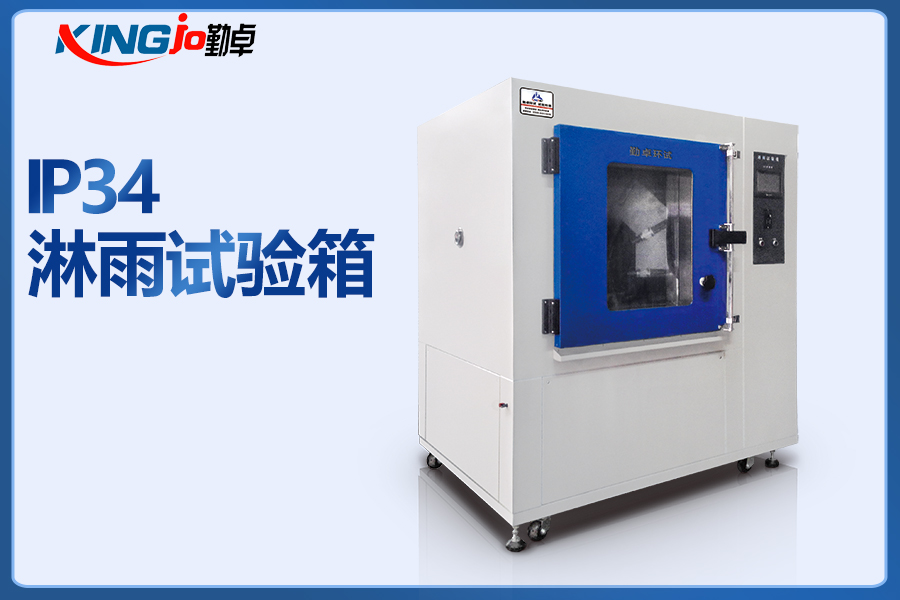

　　淋雨試驗裝置適用于外部照明和信號裝置及汽車燈具外殼防護，能夠提供逼真的模擬電子產品及其元器件在運輸和使用期間可能受到的淋水和噴淋試驗等各種環境。以達到檢測各種產品的防水性能。


　　對于可便攜式、戶外用以及汽車電子均有防水測試要求，在國際上不論是IEC、MIL或ETSI以及SAE均有制訂相對應的測試要求。


　　IEC/EN60529防水分為9個等級(等級0 ~ 等級8)，防水等級(e.g. IPX4-防水等級4):Level 0: 完全防水無保護


　　1: 垂直方向滴水應無有害影響


　　2: 外殼的各垂直面在15°范圍內傾斜時，垂直滴水應無有害影響


　　3: 各垂直面60°范圍內淋水，無有害影響


　　4: 向外殼各方向濺水無有害影響


　　5: 向外殼各個方向噴水無有害影響


　　6: 向外殼各個方向強烈噴水無有害影響


　　7: 浸入規定壓力的水中經規定時間后外殼進水量不致達到有害程度


　　8: 按生產廠和用戶雙方同意的條件(應比Level 7嚴酷)持續潛水后外殼進水量不致達有害程度


　　9: 高壓測試

　　淋雨試驗裝置滿足技術標準


　　GB 4208-2008/IEC 60529:2001


　　前言


　　本標準的全部技術內容為強制性。


　　本標準等同采用IEC 60529:2001 《 外殼防護等級(IP代碼)》 (英文版)。


　　本標準與IEC 60529:2001 的編輯性差異為：取消了IEC 前言和引言，增加了我國標準的前言和引言。


　　本標準代替GB 4208-1993 《 外殼防護等級(IP代碼)》 ；本標準與GB 4208-1993 的主要變化如下：


　　a )增加了引言；


　　b )將“范圍”和“目的”合為一章；


　　c )增加“規范性引用文件”一章；


　　d )某些編輯性修改。


　　本標準由全國電氣安全標準化技術委員會(SAC / TC25 )提出并歸口。


　　本標準負責起草單位：機械工業北京電工技術經濟研究所。


　　本標準參加起草的單位：機械科學研究院中機生產力促進中心、上海電器科學研究所(集團)有限公司、上海電動工具研究所、廣州日用電器檢測所、北京突破電氣有限公司、德力西集團有限公司。本標準主要起草人：郭汀、方曉燕、季慧玉、劉功桂、劉江、曾雁鴻、金衛東、張永。


　　本標準于1984 年發布，1993 年*次修訂，本次為第二次修訂。


　　GB 4208-2008/IEC 60529:2001


　　引言


　　本標準闡述了由電氣設備外殼提供的防護等級的分級系統。盡管這個系統適用于多數型式的電氣設備，但對特定型式的電氣設備來說，不一定應用所有的防護等級。應建議設備的制造者確定適用的防護等級以及應用該等級的設備部件。


　　應用本分級系統將盡可能使外殼提供的防護等級的敘述方式及完成不同等級的試驗方法得到統一。這將使試驗設備適用的產品范圍更寬，也將減少所需試驗設備的數量。


　　IEC 60529 的第二版考慮到了*版的經驗，闡明了要求。當實際上防止人接近危險部件的等級高于*位特征數字表示的等級時，本標準通過附加字母A 、B 、C 、D 提供了可選擇的擴展范圍。一般來說，按上一版標注某IP代碼的外殼，將適合本版規定的同樣等級。


　　GB 4208-2008 / IEC 60529 : 2001


　　外殼防護等級(IP 代碼)


　　1范圍和目的


　　本標準適用于額定電壓不超過72.5 kV ，借助外殼防護的電氣設備的防護分級。


　　本標準的目的如下：


　　a )規定電氣設備下述內容的外殼防護等級：


　　1 )防止人體接近殼內危險部件；


　　2 )防止固體異物進人殼內設備；


　　3 )防止由于水進人殼內對設備造成有害影響。


　　b )防護等級的標識。


　　C )各防護等級的要求。


　　d )按本標準的要求對外殼作驗證試驗。


　　各類產品引用外殼防護等級的程度和方式，以及采用何種外殼，留待產品標準決定，對具體的防護等級所采用的試驗應符合本標準的規定，必要時，在有關產品標準中可增加補充要求?？稍谟嘘P(guān)產品標準中作具體規定的細則見附錄B 。


　　對特殊型式的設備，產品標準可以規定不同的要求，但至少要保證相同的安全水平。本標準僅考慮在各方面都符合有關產品標準規定的外殼，在正常使用條件下，外殼的材料和工藝應保證達到所需要的防護等級。


　　如果某類設備滿足試驗一般要求而且所選擇的防護等級適用于該設備型式，則本標準也適用于該型式設備的空外殼。


　　有關機械損壞、銹蝕、腐蝕性溶劑(如切割液)、霉菌、蟲害、太陽輻射、結冰、潮濕(如凝露引起的)、爆炸性氣體等外部影響或環境條件對外殼和殼內設備破壞的防護措施以及防止與外殼外部危險運動部件(如風扇)的接觸由有關產品標準規定。


　　不與外殼連接的隔板以及專門為人身安全設置的阻擋物，不看作外殼的一部分，本標準不予研究。


　　2 規范性引用文件


　　下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本部分，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的新版本。凡是不注日期的引用文件，其新版本適用于本標準。GB / T 311.2-2002 絕緣配合第2 部分高壓輸變電設備的絕緣配合使用導則(eqv IEC 60071-2:1996 )


　　GB/T 2421-1999 電工電子產品環境試驗第1 部分：總則(idt IEC 60068-1: 988 )


　　IEC 60050195 : 1998 國際電工詞匯第195 章：接地和電擊防護


　　IEC 60050826 : 1982 國際電工詞匯第8 那章：建筑物電氣裝置


　　IEC 60068268 : 1994 環境試驗第2 部分：試驗試驗L ：灰塵和沙塵
